Інститут може розробити, виготовити й поставити високовольтні імпульсні конденсатори
з іншими характеристиками на вимогу Замовника.
Серія
високовольтних імпульсних конденсаторів
на базі одного ізоляційного корпусу
Зовнішній  вигляд  конденсатора  в  ізоляційному  корпусі
Технічні характеристики серії високовольтних імпульсних конденсаторів
на базі одного ізоляційного корпусу

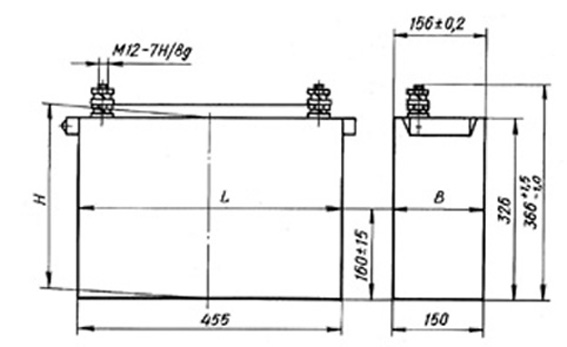

Габаритні розміри конденсаторів
Виконання 1
Виконання 2

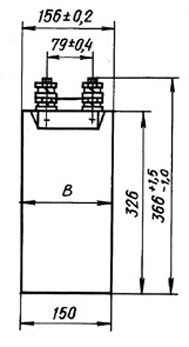

Розташування виводів на кришці конденсаторів
Виконання 1
Виконання 2
Тип конденсатора
Uн,
кВ
Сн,
мкФ
L,
нГн
Режим розряду
Виконання
характер
f,
Гц
Im,
кА
Δ
ИМП-10-5
10
5
500
Аперіодичний
10
5
  -
2
ИК-10-20
10
20
300
Коливальний
0,5
5
10
2
ИМП-10-25
10
25
250
Коливальний
2
10
10
1
ИМП-10-30
10
30
250
Коливальний
1
10
10
1
ИМП-20-6,3
20
6,3
300
Коливальний
2
10
10
1
ИМП-20-8
20
8
300
Коливальний
1
20
10
2
ИМП-25-4
25
4
300
Коливальний
2
10
10
2
ИМП-25-5
25
5
300
Коливальний
1
20
10
1
ИМП-50-0,5
50
0,5
500
Коливальний
10
5
10
1
ИМП-50-1
50
1
400
Коливальний
2
10
10
1
ИМП-50-1,5
50
1,5
400
Коливальний
1
20
10
1
ИМП-70-0,71
70
0,71
500
Коливальний
1
20
10
1
ИМП-100-0,25
100
0,25
550
Коливальний
0,1
50
1,5
1
Примітки.            Uн - номінальна напруга;       Сн - номінальна ємність;       L - індуктивність;
                              f - частота проходження зарядів-розрядів;       Im - максимальна амплітуда струму;
                             Δ - декримент коливань напруги.
Маса конденсаторів складає від 28 до 31 кг
