Потужні в/в високочастотні імпульсні джерела живлення

	За результатами проведених досліджень створено нове покоління ЗП ГІТ потужністю до 10 кВт напругою до 50 кВ із питомими масогабаритними показниками до 10 кг/кВт Синтезовано адаптивну систему керування ЗП ГІТ, що дозволяє здійснювати плавне регулювання потужності від 1,5 до 10 кВт Створено експериментальний зразок малогабаритного ГІТ М 44.00.000 і проведено натурні ресурсні випробування, що підтвердили адекватність запропонованих моделей, схемотехнічних і конструкторських рішень

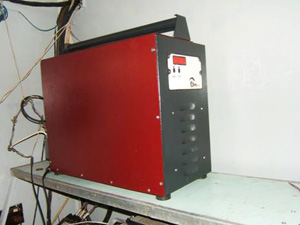

Високочастотний перетворювач потужністю до 20 кВт

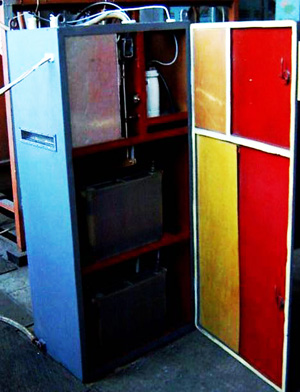

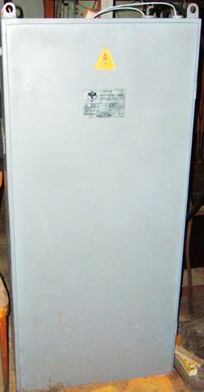

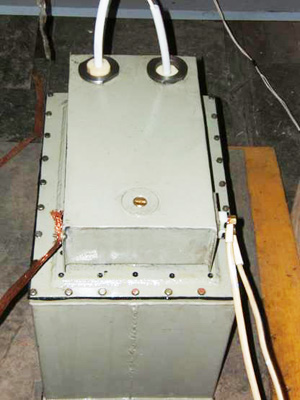

BTM потужністю 10 кВт напругою 50 кВ	ГІТ М у розкритому й закритому виглядах

За результатами досліджень була розроблена й випущена конструкторська документація на генератор імпульсних струмів ГІС М 50 -5/4 -10 УХЛ 4 (комплект креслень, технічні умови ГІС 44.00.000 ТУ, паспорт ГІС 44 00.000 ПС, програма й методика випробувань ГІС 44 00.000 ПМ).

Виготовлено дослідні зразки уніфікованих блоків зарядних пристроїв, включених до складу дослідного зразка генератора імпульсних струмів ГІС М 50 - 5/4 - 10 УХЛ 4, який є джерелом одержання потужних імпульсів струму й призначений для комплектації електрогідроімпульсних установок.

Блок схема ГІС

Зарядний пристрій (ЗП) ємнісного накопичувача енергії (ЄНЕ) складається з уніфікованих блоків перетворювача промислової

частоти (ППЧ), індуктивно-ємнісного перетворювача (ІЄП) і випрямляча-трансформатора (ВТ).

До складу генератора входить також розрядний пристрій (РП) і система керування (СК).

Найменування параметрів	Типи генераторів		Граничні відхилення, %
	ГІС М 50 - 5/ 4 - 10 УХЛ 4	ГІС М 50 - 2,5/ 2 - 10 УХЛ 4
Номінальна вихідна напруга, кВ	50		± 5
Діапазон регулювання вихідної напруги, кВ	от 20 до 50		± 5
Номінальна енергія, що запасається, кДж	5	2,5	± 20
Номінальна вихідна частота, Гц	2	4	± 5
Номінальна вихідна потужність, кВт	10		± 20
Повна споживана потужність, кВА	16,5		± 15
Режим роботи, ПВ %	100		-
Коефіцієнт корисної дії, не менш	0,8		-
Коефіцієнт потужності, не менш	0,75		-
Власна індуктивність, Гн, не більше	3 10 -6		+ 50
Маса, кг, не більше	380		-
Габаритні розміри (висота ширина товщина), мм	1550 х 775 х 510		-

Масогабарити ЗП розробленого ГІС порівняно із ЗП серійного ГІС 50-5/4С (ТУ16-513.340-80) зменшено у 20 разів.

Таке зменшення масогабаритних показників, крім істотної економії електротехнічних матеріалів (міді й сталі), дозволяє рекомендувати використання розробленого обладнання в пересувних (мобільних) установках, наприклад, на морських і сухопутних автономномих об'єктах.

Уніфіковані блоки ЗП ГІС рекомендується використовувати для модернізації існуючого електроустаткування традиційних електроімпульсних технологій, а також у нових перспективних технологіях (зокрема, знезаражування стічних вод, обробки лляного волокна, емульгування, обробки металів у ковші тощо).

Створені уніфіковані блоки забезпечують прийнятий параметричний ряд для номінальних значень ємності високовольтних імпульсних конденсаторів і частот проходження розрядних імпульсів для традиційних електророзрядних технологій.

Режим роботи	Енергія в імпульсі W, кДж	Частота проходження імпульсів fсл, Гц	Число каналів розряду (навантажень)	Ємність накопичувача С, мкФ	Тип конденсатора
1	5	2	1	4	ИКУ 50/1
2	2,5	4	1	2	ИКУ 50/0,5
3	1,25	8	1	1	ИКУ 50/0,5
4	0,625	16	1	0,5	ИКУ 50/0,5
5	2,5	2	2	4	ИКУ 50/1
6	1,25	4	2	2	ИКУ 50/0,5
7	0,625	8	2	1	ИКУ 50/0,5

При необхідності цей ряд можна доповнити, наприклад, режимом W = 100 кДж, fсл = 0,1 Гц, або будь-яким іншим, при якому дотримується співвідношення Рп = Wfсл = 10 кВт = const.

Масогабарити ГІС із розробленими ЗП порівняно із серійним ГІС 50-5/4С (ТУ16-513.340-80) зменшено в 6 разів.

Як джерело живильної мережі можна застосовувати електромашинні, тиристорні або транзисторні перетворювачі промислової частоти з потужністю на виході не менше 20 кВт і можливістю регулювання вихідної частоти в діапазоні від 1000 до 2000 Гц.

Рекомендується для даних генераторів застосовувати спеціально розроблений перетворювач промислової частоти (ППЧ 01.00.000).

Найменування параметрів і характеристик	Значення
Габаритні розміри виробу, мм (довжина х ширина х висота)	180 х 445 х 350
Маса виробу, кг	14
Напруга живильної мережі, В	380 ± 19
Частота струму живильної мережі, Гц	50
Номінальна вихідна напруга, В	520 ± 26
Частота на виході виробу в діапазоні, Гц (с можливістю регулювання)	от 1000 до 2000
Рід струму на виході виробу	змінний синусоїдальний прямокутний
Вихідна потужність, кВт, не менше	20

Найменування	Вага, кг	Питома маса, кг / кВт	Питомі габарити, 3 дм / кВт
Розроблений зарядний пристрій	86	8,6	11
Серійний зразок ТУ 16-513.340-80	1 600	160	206
