Електрогідроімпульсна обробка (ЕГІО) металоконструкцій

Технология ЭГИО предназначена для снижения остаточных напряжений в объеме металла сварных и литых конструкций на 50-70 % с одновременной стабилизацией дислокационной структуры.

СУЩНОСТЬ

Заключается в обработке мест концентрации остаточных напряжений импульсной нагрузкой, формируемой электрическим разрядом в воде. При этом обрабатываемая конструкция также погружается в воду, схема ЭГИО приведена ниже.

Снижение макро- и микронапряжений и стабилизация дислокационной структуры происходят одновременно вследствие активации дислокационно-сдвиговых релаксационных процессов в результате многократного прохождения через обрабатываемый металл волн напряжений.

Определена взаимосвязь между параметрами импульсного воздействия, формируемого электрическим разрядом в воде, и изменением структуры и напряженно-деформированного состояния сварных соединений из низколегированных сталей, что позволяет производить научно-обоснованный выбор режимов ЭГИО сварных конструкций различной номенклатуры, обеспечивающих снижение остаточных напряжений в сварных соединениях до необходимого уровня.

Предлагаемая технология реализуется с использованием серийных установок для очистки отливок или специальными установками. В зависимости от размеров сварных металлоконструкций ЭГИО может производиться либо в специальной технологической ванне с водой, либо при помощи технологической камеры, перемещающейся вдоль сварного шва.

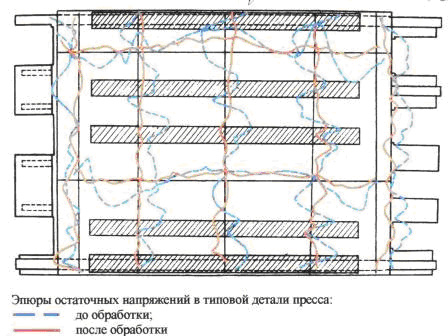

Технология ЭГИО с целью снижения остаточных напряжений прошла опытно-промышленную проверку на Днепропетровском производственном объединении по выпуску тяжелых прессов (ДПО ТП) на сварных изделиях габаритами (1295 х 794 х 245) мм.

ЭГИО по совокупности технических и экономических показателей превосходит все известные методы повышения качества указанных металлоконструкций.

Приоритет создания технологии ЭГИО принадлежит ИИПТ НАН Украины, аналогов за рубежом нет.

С ТЕХНОЛОГИЕЙ СВАРКИ РАЗНОРОДНЫХ МЕТАЛЛОВ В ТВЕРДОМ СОСТОЯНИИ С ИСПОЛЬЗОВАНИЕМ ДОЗИРОВАННОГО ВЫСОКОИНТЕНСИВНОГО ЭЛЕКТРОИМПУЛЬСНОГО ВОЗДЕЙСТВИЯ ВЫ МОЖЕТЕ ОЗНАКОМИТЬСЯ НА СЛЕДУЮЩЕЙСТРАНИЦЕ НАШЕГО САЙТА

Технические характеристики
Эффективность снижения остаточных напряжений, %	50 - 70
Производительность, п.м / ч, не более	3 - 90
Толщина элементов, мм, не более	100
Предел текучести обрабатываемых материалов, МПа, не более	500
Расход электроэнергии, кВт-ч/п.м.	1 - 30
Потребляемая мощность, кВ·А	100
2 Площадь технологического участка, м , не более	80

Преимущества технологии

малая энергоемкость;

объемность воздействия (по площади - до 0,2 м ; по толщине - до 100 мм);
экологическая чистота;
не приводит к разупрочнению металла;
повышает коррозионную стойкость сварных соединений;
возможность автоматизации;
возможность совмещения операции снижения остаточных напряжений и очистки отливок.
